壓敏電阻（MOV, Metal Oxide Varistor）是電子設備中用于浪涌保護的重要元器件。隨著電子產品的小型化、高集成化，對壓敏電阻的封裝形式和性能要求也越來越多樣化。從傳統插件式到表面貼裝式（SMD），不同封裝形式直接影響到產品的裝配方式、耐浪涌性能、體積大小以及應用場景。本文將系統解析壓敏電阻的常見封裝結構、命名方式、性能對比，并結合 Boarden（寶宮電子）的產品線，提供選型建議。

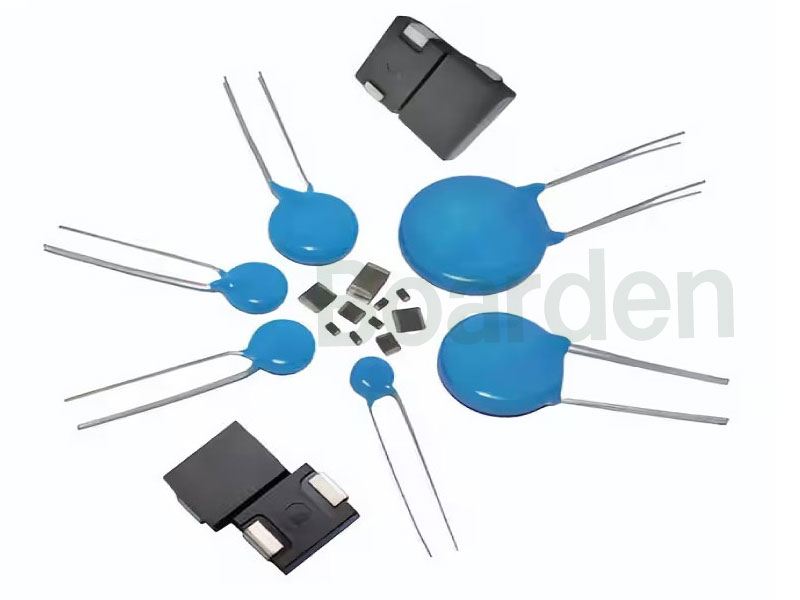

一、壓敏電阻的主要封裝形式分類
- 插件式（徑向）Radial Leaded MOV
- 特征：圓盤狀陶瓷壓敏片，兩根引腳從底部徑向引出。
- 安裝方式：DIP（插件焊接）
- 典型型號：5D、7D、10D、14D、20D系列
- 優勢：通流能力強、價格低、適用于對體積要求不高但需高浪涌能力的場合。
- 應用場景：LED燈具、電源適配器、電表、電機驅動控制等。
- 表面貼裝式（SMD MOV / MLV）
SMD（表面貼裝）壓敏電阻主要分為兩類結構：塑封型（Epoxy-coated）和多層陶瓷型（MLV, Multilayer Varistor）。
塑封型 SMD MOV（Epoxy-coated MOV）
- 結構：將傳統圓盤形MOV壓敏片縮小后，覆以環氧樹脂封裝，再加工為矩形貼片結構。
- 特點：兼具插件型MOV的陶瓷結構與貼片工藝兼容性，適合中等通流能力需求。
- 優勢：相比MLV結構，塑封型SMD MOV通流能力更強，適用于燈具驅動、AC輸入等位置。
- 應用：例如Boarden CMS3025、4032系列，廣泛用于照明電源及工業電路保護。
多層陶瓷結構 MLV（Multilayer Varistor）
- 結構：由多層陶瓷材料壓制而成，電極層與陶瓷層交替堆疊，端面電極焊接處理。
- 特點：體積小、響應速度快、殘壓低，非常適合小型化、高密度電路。
- 優勢：兼容SMT全自動貼片工藝，適用于USB接口、信號線保護、智能穿戴設備等。
- Boarden主打產品：CMS1206V511-G3、CMS0805V561P300等，具備優良一致性和低漏電性能。
3. 特種封裝（復合結構/大功率用）
- 如CMS3025、4032系列：大尺寸貼片型壓敏，適用于LED驅動、工業電源等需大通流能力和緊湊布局的場合。
- 方形插件型MOV：適合整流橋前端保護，典型型號如MOV-S14、MOV-S20。
二、封裝形式對比及選型建議
| 封裝類型 | 安裝方式 | 通流能力 | 占板空間 | 自動化適配 | 成本 | 典型應用 |
|---|---|---|---|---|---|---|
| Radial 插件式 | DIP | 高 | 大 | 差 | 低 | 電源板、燈具 |
| SMD 貼片式（MLV） | SMT | 中 | 小 | 優 | 中 | LED驅動、小電源 |
| SMD 貼片式（塑封型） | SMT | 中-高 | 中 | 優 | 中 | 工業照明、AC輸入保護 |
| 大功率貼片型 | SMT | 高 | 中 | 優 | 高 | 工業、照明電源 |
建議：
- 成本優先：選插件式（如7D561）
- 空間緊湊+自動化：選貼片式（如CMS1206V511-G3，CMS1206V561，CMS0805V561等）
- 需要高浪涌+小尺寸：選Boarden高通流貼片型CMS系列
三、型號命名規則解析
- 插件式 MOV 命名規則（以Boarden為例） 示例：MOV-7D561K
- 7D：表示壓敏片直徑約為7mm
- 561：表示壓敏電壓為560V（561即56×10）
- K：表示電壓容差為±10%
- 貼片式 MLV MOV 命名規則（Boarden CMS 系列） 示例：CMS1206V561P500
- CMS：Ceramic micro-surge（貼片壓敏系列）
- 1206：封裝尺寸（英寸制，12×06 = 3.2mm×1.6mm）
- V561：壓敏電壓為560V（561 = 56×10）
- P500：通流能力參數，例如50A@8/20μs
- Boarden封裝對照簡表：
| 產品型號 | 類型 | 封裝尺寸 | 壓敏電壓 | 通流能力（8/20μs） | 特點說明 |
|---|---|---|---|---|---|
| MOV-7D561K | 插件式 | ?7mm | 560V | ～A | 經典燈具方案，成本低 |
| CMS0805V561P300 | 貼片式 | 2.0×1.25 | 560V | 30A | 適合小功率LED/USB供電保護 |
| CMS1206V511-G3P500 | 貼片式 | 3.2×1.6 | 510V | 50A | 升級版G3芯片，低殘壓、穩定性好 |
| CMS3025V431P501-B | 大功率貼片 | 7.6×6.4 | 430V | 500A | 適合照明驅動和整流橋前端保護 |
四、常見客戶問題解答（FAQ）
Q1：插件式和貼片式哪個浪涌能力更強？
A：在相同體積下，插件式MOV通常具備更高的能量處理能力。但Boarden的貼片型CMS系列也支持高通流（可達500A），可替代部分插件方案。
Q2：如何理解型號中的“561”？
A：561=56×10=560V，為壓敏電壓的標準表達方式，通常帶容差“K”表示±10%。
Q3：壓敏電阻能否長期通電工作？
A：不推薦。MOV設計用于浪涌吸收，長期通電可能導致老化甚至熱失控，應配合保險絲或熔斷電阻使用。
結語
壓敏電阻的封裝類型與命名方式直接影響器件的性能與選型效率。隨著自動化趨勢的發展，貼片式MOV（特別是多層陶瓷結構MLV）在小功率、精密電子設備中越來越受歡迎，而傳統插件型仍在燈具、適配器等場合占有一席之地。
Boarden 寶宮 作為專注于電路保護的國產品牌，主要提供CMS高能貼片壓敏系列的MOV產品，另外也有7D、10D等傳統插件式MOV，滿足客戶從成本型到高可靠方案的多樣化需求，樣品申請和方案等可聯系微信 4027704 留言咨詢。
