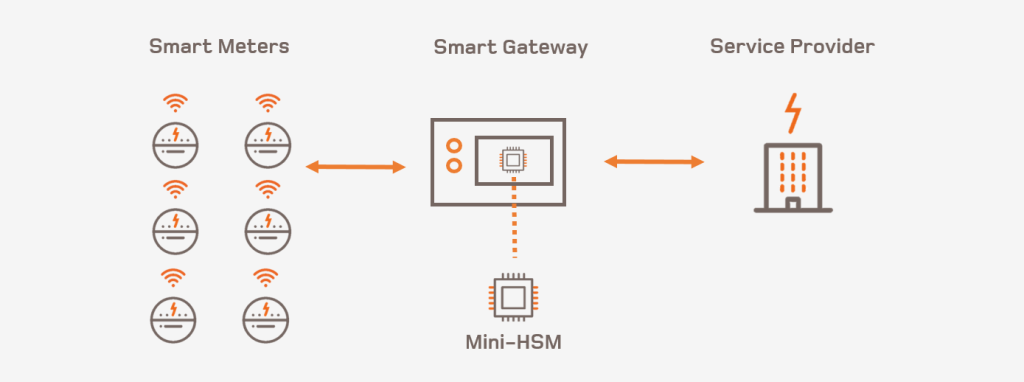

隨著智能電網與自動化抄表系統的普及，智能電表已成為配電終端不可或缺的核心設備。相比傳統機械電表，智能電表結構更復雜，集成了微處理器、計量芯片、通信模塊、電源轉換、控制輸出等多個功能模塊，對電磁干擾與浪涌沖擊的抗干擾能力提出了更高要求。
雷擊浪涌、電源尖峰、靜電放電（ESD）和過壓沖擊是智能電表運行環境中最常見的瞬態干擾來源。防護不足可能引發通信異常、誤計量、甚至主控電路損壞，影響整體電網數據采集的可靠性。
一、典型干擾類型
- 雷擊浪涌
- 雷擊浪涌常通過電源線、信號線或接地路徑耦合至電表內部。電源端口常見浪涌波形為 1.2/50μs 電壓波 + 8/20μs 電流波組合波，而通信端口則為 10/700μs 電壓波 + 5/320μs 電流波，設計中應根據不同端口采用匹配的防護結構。
- 靜電放電（ESD）
- ESD常發生在用戶操作、插拔端子、安裝電表外殼等場景，瞬時電壓高但能量小，極易損傷高速通信芯片、MCU或非隔離信號端口。IEC 61000-4-2標準要求接觸放電達到 ±8kV，空氣放電達到 ±15kV。
- 電源尖峰與過壓干擾
- 包括微秒級的瞬態尖峰（如電快速瞬變 EFT）和毫秒級的工頻過壓。前者需用TVS、MLV等快速鉗位器件防護，后者則建議采用 MOV + 溫度熔斷器 組合抑制，防止持續過壓造成元件發熱損毀。
- 開關器件反灌干擾（如繼電器）
- 電表中常配置用于負載控制的繼電器，其斷開瞬間會釋放線圈儲能，形成高dv/dt和di/dt的干擾，反向耦合至驅動電路。應在繼電器線圈兩端并聯雙向TVS（如SMBJ58A）或RC吸收器件，在驅動管腳前串聯限流電阻以降低di/dt。
- 通信鏈路擾動（RS485 / PLC）
- 信號耦合、長線纜傳輸或共地系統易引入串?dāng)_或共模電壓，干擾通信芯片穩定工作，造成抄表失敗或信號中斷。TVS電容需控制在10pF以下，并在前端串聯22~100Ω阻尼電阻分配干擾能量，防止波形畸變。
二、防護設計核心
? ? 1.?交流輸入防護（主防雷擊與大能量浪涌）
電表電源輸入處需采用共模/差模雙路徑防護方案。首級采用壓敏電阻（MOV）吸收差模浪涌，同時配置氣體放電管（GDT）導通高電平共模電壓；末級配合共模電感和π型濾波提升抗擾能力。建議GDT與TVS兩級間隔10mm以上，防止能量反射。
? ? ? ? 2.?電源轉換模塊防護（主防尖峰與過壓）
AC-DC整流段及DC-DC電源芯片輸入建議配置快速鉗位器件如TVS、MLV等，響應時間小于1ns，能有效鉗制電壓過沖。若電網存在頻繁擾動，還可引入RC吸收網絡與X/Y電容抑制尖峰波動。
? ? ? ? ?3.?通信接口防護（RS485 / PLC）
通信接口應滿足IEC 61000-4-2 / -4-5標準的抗擾等級。可采用TVS陣列 + 限流電阻 + 共模扼流圈組成三級防護結構，PLC接口建議TVS電容值 <10pF，前端串聯電阻控制阻抗匹配，避免通信失真。
? ? ? 4.?計量與MCU核心保護
MCU的I/O口、模擬前端通道、采樣引腳等須避免尖峰電壓干擾。推薦在敏感節點配置低電容TVS陣列，配合RC限壓及走線隔離方式降低噪聲干擾。同時注意供電軌VDD也應加入上拉TVS或瞬態保護。
? ? ? ? 5.?繼電器與控制輸出防護
負載控制輸出端為浪涌干擾高發區，建議在繼電器線圈兩端并聯雙向TVS（如SMBJ58A），對主控驅動端串聯限流電阻，必要時使用RC吸收網絡進一步降低殘壓，避免MOS擊穿。
三、注意事項建議
- 器件選型需結合響應速度、電容、鉗位電壓、漏電流等指標，避免兼容性風險。
- 多級分布式設計理念：前級GDT泄放80%以上能量，后級TVS鉗位殘壓，形成互補式防護。
- 評估整機EMC性能而非單點測試：建議在原型階段引入IEC61000-4-2（ESD）、-4-4（EFT）、-4-5（浪涌）測試，以驗證整體電磁兼容性。
- 防護器件安裝工藝：器件需靠近干擾源，接地線短粗直連，GND回路阻抗小于10mΩ，焊盤應避免冷焊虛焊。
四、常見標準與電表防護
智能電表的防護設計必須符合國內外標準要求，以下為幾項核心標準與對應設計重點：
- IEC 61000-4-2：靜電放電抗擾度測試
- 要求接觸放電±8kV、空氣放電±15kV。對外部端口必須使用低電容TVS陣列，金屬裸露面板推薦加裝ESD保護裝置。
- IEC 61000-4-4：電快速瞬變測試（EFT）
- 要求電源及信號端在1~4kV的快速干擾脈沖下正常工作。應采用磁珠、濾波器及RC吸收組合應對。
- IEC 61000-4-5：浪涌抗擾度測試
- 測試組合波：6kV電壓波對應3kA電流波，通信端為10/700μs波形。差模測試通常為4kV，共模測試為6kV。
- GB/T 17215 / DL/T 645 系列國家標準
- 包含電表在雷擊、電源干擾、通信抗擾度方面的定量指標，是國內項目驗收依據。
設計過程中，應將防護能力預留高于測試等級，保障量產一致性和海外適應性。
面對戶外惡劣電磁環境、通信復雜性提升與國際標準趨嚴的挑戰，智能電表的浪涌與靜電防護設計必須科學規劃、嚴謹實施。任何一個接口的遺漏都可能成為系統的不穩定源頭。
Boarden長期致力于智能電表與電力終端的電路保護研究，提供涵蓋AC輸入、電源模塊、通信鏈路及MCU接口在內的多維度防護解決方案，歡迎聯系我們獲取完整的應用方案或器件選型資料。
