電阻器是電子電路中最基礎、最常見的元器件之一。無論是在消費電子、照明系統，還是工業自動化、電源模塊中，幾乎每一塊電路板上都離不開電阻器的存在。掌握不同類型電阻器的原理、結構和應用場景，不僅有助于工程師做出更合理的選型，也能提升電路的整體可靠性與安全性。
作為專業電路保護元件供應商，Boarden專注于壓敏電阻（MOV、MLV）、TVS、GDT、PPTC和保險絲等器件，本文將結合Boarden產品體系，為大家梳理電阻器的基本分類、特點及在實際中的應用。
一、電阻的工作原理簡述
電阻器的作用是對電流產生阻礙，控制電路中電壓和電流的分布。其核心參數包括：
- 電阻值（Resistance）：單位為歐姆（Ω），決定其對電流的阻礙程度；
- 功率（Rated Power）：電阻器能夠長期承受的最大功率；
- 公差（Tolerance）：電阻值與標稱值之間的允許偏差；
- 溫度系數（TCR）：電阻隨溫度變化的敏感程度。
通過歐姆定律（V = I × R），我們可以計算電阻器在電路中的電壓、電流分布。

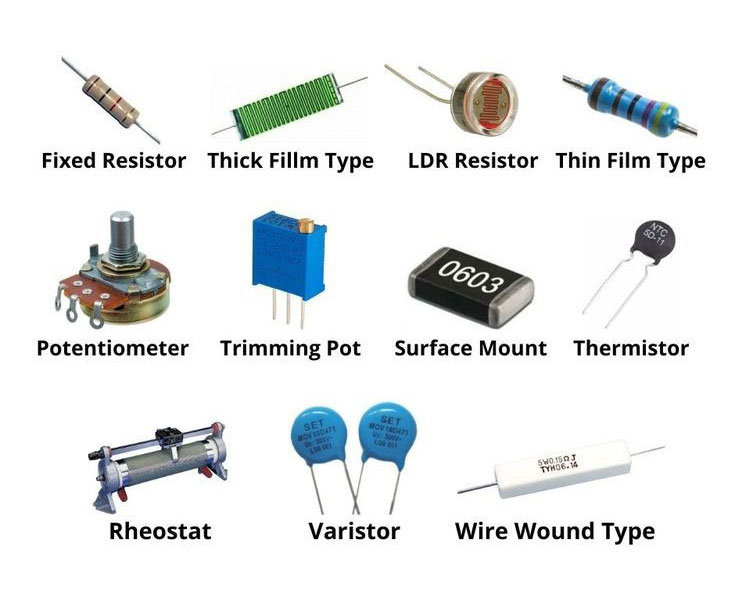

二、電阻的主要分類方式
1. 按材料分類
- 碳膜電阻：成本低，穩定性一般，適合普通電子設備；
- 金屬膜電阻：精度高，溫漂小，常用于高要求控制電路；
- 金屬氧化膜電阻：耐高溫，適用于工業電路；
- 線繞電阻：功率大、熱穩定性強，常見于功率電路中；
- 壓敏電阻（Varistor）：對過壓敏感，主要用于浪涌保護（如MLV、MOV）。
2. 按封裝方式分類
- 插件式（DIP）：適合傳統PCB焊接，維修方便；
- 貼片式（SMD）：小體積，適合自動化SMT生產，是目前主流封裝形式；
- 特殊封裝：如電阻網絡、可調電阻（可變電阻、滑動變阻器等）。
3. 按功能分類
- 固定電阻器：電阻值固定，不可調；
- 可調電阻器：電阻值可調節，用于調試和控制；
- 特性型電阻器：具備溫度、壓敏、光敏等響應特性，如NTC/PTC熱敏電阻、MLV等。
三、重點介紹：CMS壓敏電阻（MLV）與浪涌保護
多層陶瓷壓敏電阻（MLV）是一種針對浪涌抑制的片式器件，在正常電壓下呈高阻狀態，一旦電壓超過閾值迅速導通，將浪涌能量泄放至地，從而保護后級電路。
MLV與傳統氧化鋅壓敏電阻（MOV）相比，具備以下優勢：
- 體積更小，適合高密度貼片組裝
- 響應時間更快，可用于更精細的電子應用場景
- 適用于較低能量等級的浪涌防護，如LED照明、小功率電源模塊
Boarden CMS系列MLV貼片壓敏電阻支持多種封裝（0603~3225）、高溫不降額、滿足BIS/UL等國際認證，廣泛應用于智能照明、消費電子、電源、工控等領域。
四、電阻在典型場景中的應用
| 應用領域 | 推薦電阻類型 | 特性說明 |
|---|---|---|
| LED驅動 | MLV貼片壓敏電阻 | 抑制浪涌，體積小，耐高溫 |
| 電源模塊 | MOV / TVS + 電阻組合 | 大能量吸收與瞬時響應能力結合 |
| 工業控制 | 金屬氧化膜電阻 / MOV | 穩定性強，耐壓耐高溫 |
| 消費電子 | SMD精密電阻 / PTC元件 | 保護電路元件，穩定性與安全性兼顧 |
| 變壓器前端保護 | 線繞大功率電阻 + GDT | 高浪涌耐受能力 |
五、電阻的可靠性與失效模式
1. 降額設計
為提高電阻器的使用壽命，建議在使用時進行功率降額設計，例如只使用額定功率的60~70%。
2. 常見失效模式
- 電阻值漂移
- 熱失效（過熱燒毀）
- 擊穿短路
3. 可靠性測試
常見測試包括：耐壓測試、溫度循環、冷熱沖擊、高溫老化等。對于高可靠性產品，需通過UL、AEC-Q200等認證。
Boarden產品推薦與選型支持
了解電阻器的分類、結構與性能，有助于電子工程師在不同場景下合理選型，提升電路系統的整體穩定性和安全性。Boarden將持續提供優質電路保護解決方案，助力客戶產品穩定運行。
Boarden提供一系列符合各項認證的壓敏電阻產品，涵蓋CMS系列、BIS系列、插件型高能浪涌防護等解決方案。我們的技術團隊可協助客戶：
- 評估浪涌等級
- 提供參數計算與仿真支持
- 定制化封裝與規格服務
如需獲取產品選型表、樣品測試或技術支持，請聯系我們。
