保險絲與壓敏電阻：過流與過壓保護
在進行電路設計時，過流（Overcurrent）與過壓（Overvoltage）是必須解決的兩個基本問題。保險絲（Fuse）和壓敏電阻（Varistor/MOV）是實現這兩種保護最常用的兩種元器件。
盡管它們都服務于電路安全，但在工作原理、選型標準和應用電路上存在本質區別。今天我們來了解下這兩種器件的特性，探討它們的協同應用，并為工程師提供在具體場景下的選型指南。
保險絲 (Fuse) 的核心功能與技術參數
保險絲是一種專用于過流保護的器件，其核心是一個經過精確設計的熔絲。它在電路中以串聯方式連接。當電路中的電流超過其額定規格一定時間后，熔絲因焦耳熱效應而熔斷，以物理方式斷開電路，從而保護后級電路免受過大電流的損害。這是一種一次性、不可恢復的保護機制。
關鍵選型參數
- 額定電流 (Rated Current): 在正常條件下可以持續通過的最大電流。
- 額定電壓 (Rated Voltage): 熔斷后能夠安全承受的最大電壓。
- 熔斷特性 (Breaking Characteristics): 如快熔 (Fast-Acting) 或慢熔 (Time-Lag)，決定了它對瞬時脈沖電流的耐受能力。
- I2t 值 (Melting Integral): 熔化熱能值，是衡量保險絲抵抗浪涌電流沖擊能力的關鍵指標，對于防止誤動作至關重要。
應用局限
保險絲的唯一功能是響應過流。它對于由雷擊、開關操作等引起的瞬態過壓沒有任何抑制能力。

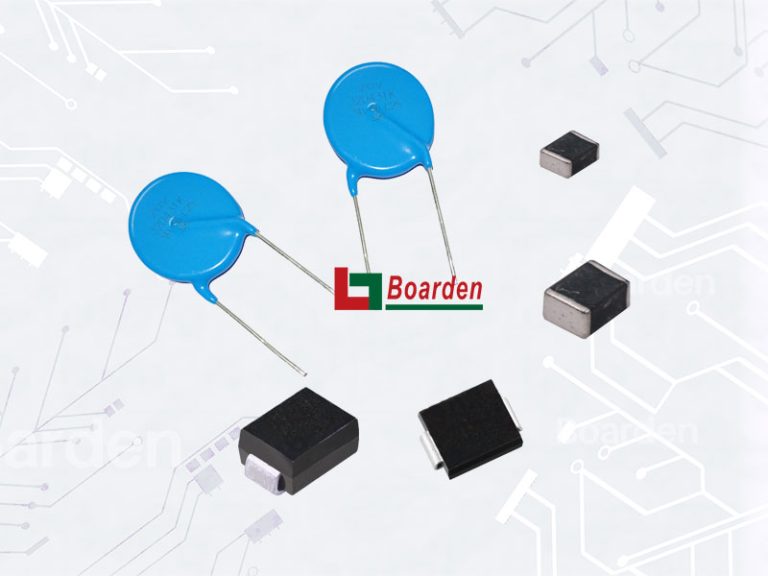

壓敏電阻 (Varistor) 的核心功能與技術參數
壓敏電阻（金屬氧化物變阻器，MOV）是一種專用于過壓保護的器件，以并聯方式接入電路。其核心特性是電壓-電流的非線性關系。在正常電壓下，它呈高阻態，漏電流極小；當線路上出現瞬態過壓時，其阻值會在納秒級別內迅速降低，將浪涌電流從后級電路旁路，并將電壓鉗位 (Clamp) 在一個對后級電路安全的水平。
關鍵選型參數
- 壓敏電壓 (Varistor Voltage, Vv): 在規定電流（通常為1mA）下，壓敏電阻兩端的電壓值。
- 最大允許電壓 (Max. Allowable Voltage): 可長期施加在壓敏電阻上的最大工頻電壓有效值或直流電壓值。
- 鉗位電壓 (Clamping Voltage, Vc): 在施加特定波形（如8/20μs）的大電流沖擊時，壓敏電阻兩端的最高電壓峰值。此參數直接決定了其保護水平。
- 通流量 (Max. Surge Current): 在特定條件下（如沖擊一次8/20μs波形），器件所能承受的最大浪涌電流峰值。
應用局限
壓敏電阻在吸收浪涌時，自身會流過很大電流。如果前端沒有過流保護器件，當遭遇超出其承受能力的持續過壓或浪涌時，壓敏電阻可能因過熱而劣化、短路甚至損壞。此外，反復吸收浪涌會導致其性能逐漸老化。

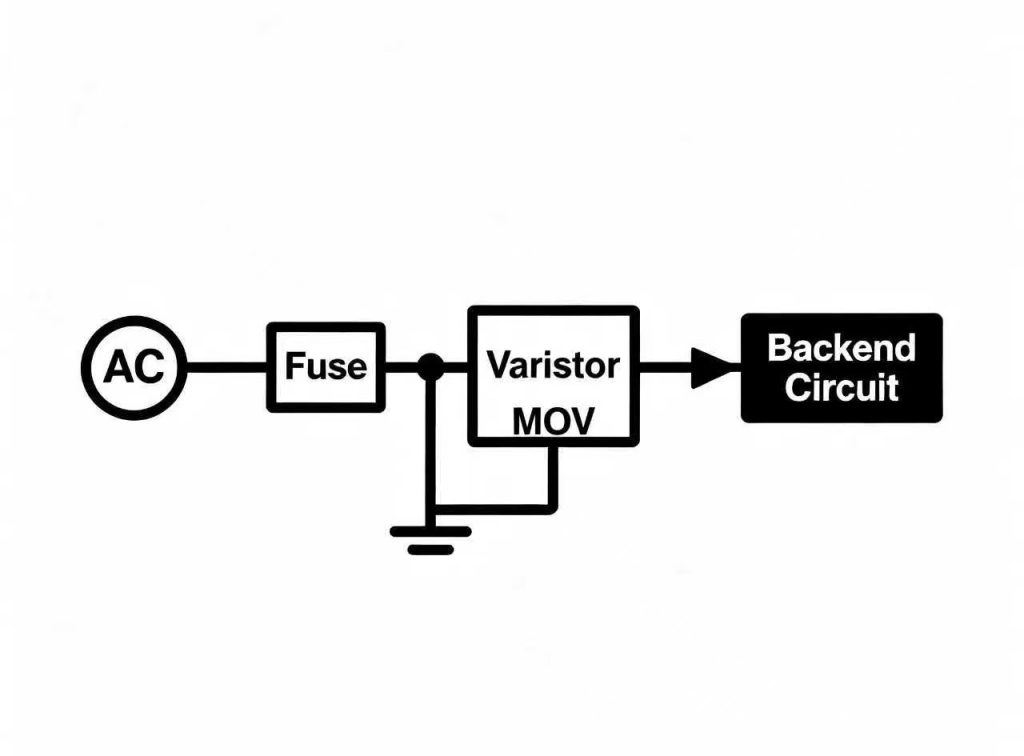

保險絲與壓敏電阻的協同應用與設計
保險絲和壓敏電阻在電路中并非競爭關系，而是典型的互補關系。一個設計完善的電源輸入端保護電路，通常包含這兩者。
工作流程分析：
- 正常狀態： 電流經由保險絲供給后級電路，壓敏電阻因處于高阻態而基本不工作。
- 瞬態浪涌發生時： 壓敏電阻首先動作（納秒級），將浪涌電流旁路，并將電壓鉗位在Vc水平。此時流過保險絲的電流可能很大，但持續時間極短，只要浪涌的I2t值小于保險絲的熔化熱能值，保險絲就不會熔斷。
- 嚴重過壓或壓敏電阻失效時： 若出現持續的工頻過壓，或壓敏電阻因老化、吸收了遠超額定的能量而擊穿短路，此時會形成一個持續的大電流通路。這個電流會迅速超過保險絲的額定值，使其按設計熔斷，從而將故障電路與主電網隔離，防止壓敏電阻過熱起火，保障了整個設備的安全。
應用案例分析：LED驅動電源的保護設計
在LED驅動電源的設計中，通常需要滿足IEC 61000-4-5等浪涌抗擾度標準。
- 設計需求： 假設一個LED驅動需要承受1kV的組合波浪涌。
- 器件選型：
- 壓敏電阻選擇： 需要選擇一個最大允許工作電壓高于實際電網電壓波動上限、且在標準測試電流下的鉗位電壓低于后級電路（如DCDC芯片）耐壓值的壓敏電阻。例如，Boarden的CMS系列MOV。
- 保險絲選擇： 需要選擇一個額定電流滿足LED驅動正常工作電流，同時其I2t值要大于壓敏電阻在承受1kV浪涌時通過的能量，以避免浪涌導致保險絲誤熔斷。例如，Boarden的貼片慢熔保險絲。
通過這種配合，既保證了LED驅動能正常抵御日常的電網浪涌，又能在發生嚴重故障時安全地切斷電源。
Boarden解決方案
正確理解和應用保險絲與壓敏電阻是電路保護設計的基礎。
- 保險絲：專注于過流保護，是系統的安全底線。
- 壓敏電阻：專注于過壓保護，是保證系統在惡劣電磁環境下可靠運行的關鍵。
- 最佳實踐：將兩者進行專業匹配和協同設計，才能構建完整、可靠的電路保護方案。

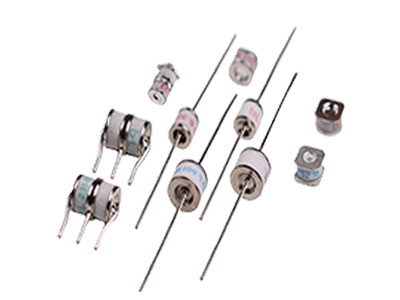

作為電路保護領域的專業供應商，Boarden 提供包括SMD保險絲、貼片壓敏電阻（MOV）、TVS二極管、GDT氣體放電管、ESD保護器件在內的完整產品組合。寶宮 Boarden 的技術團隊可以協助客戶從器件選型、參數匹配到安規認證的全過程，為您的LED照明、汽車電子、摩托車電子及工業電源產品提供高效、可靠的電路保護解決方案。
